End mills for aluminium

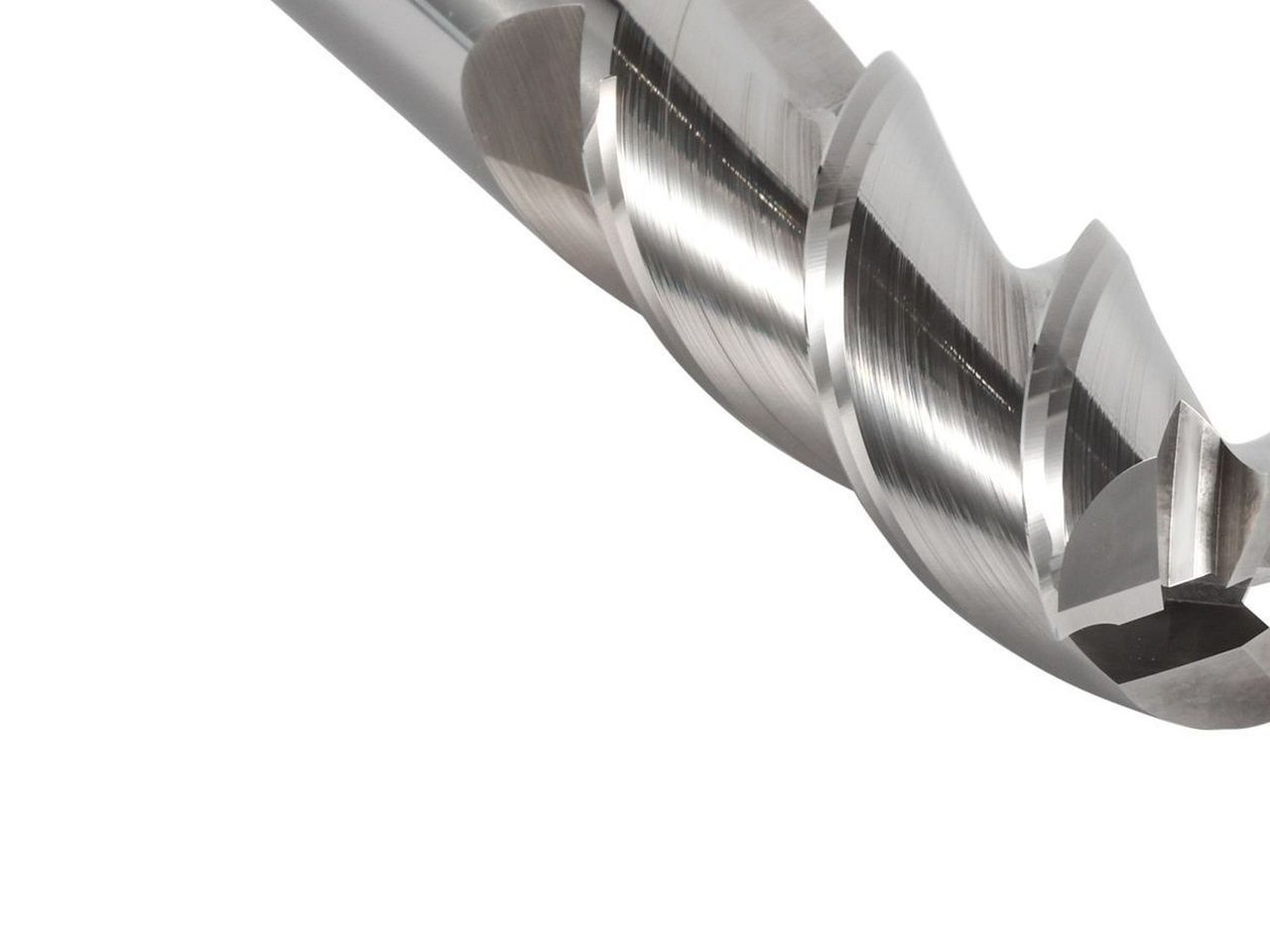

Solid carbide end mills for aluminium and other non-ferrous materials. The U-flute series come in 2- and 3-flute versions from Φ1 to Φ20 mm, and a roughing series covers Φ4 to Φ20 mm.
Choosing an end mill for aluminium
Choose the series first, then the size. Check the cutting length against your depth of cut and use the shortest overall length the part allows: a shorter tool is stiffer and leaves a better finish. Where chips need room, as in slotting and deep pockets, fewer flutes leave more space; for side milling and finishing, three flutes allow a higher feed. For heavy stock removal, use the roughing series.
U-flute end mills for aluminium
Aluminum U-Flute End Mill — 50 Series
Multicolor coated options are available for this series.
| Cutting diameter (mm) | Cutting length (mm) | Overall length (mm) | Shank (mm) | Flutes |
|---|---|---|---|---|
| D1 | 3 | 50 | D4 | 3F/2F |
| D1.5 | 4.5 | 50 | D4 | 3F/2F |
| D2 | 6 | 50 | D4 | 3F/2F |
| D2.5 | 7.5 | 50 | D4 | 3F/2F |
| D3 | 9 | 50 | D3 | 3F/2F |
| D3 | 9 | 50 | D4 | 3F/2F |
| D3.5 | 11 | 50 | D4 | 3F |
| D4 | 12 | 50 | D4 | 3F/2F |
| D4 | 16 | 75 | D4 | 3F/2F |
| D4 | 16 | 100 | D4 | 3F/2F |
| D5 | 15 | 50 | D5 | 3F |
| D5 | 20 | 75 | D5 | 3F/2F |
| D5 | 20 | 100 | D5 | 3F/2F |
| D3 | 9 | 50 | D6 | 3F |
| D4 | 12 | 50 | D6 | 3F |
| D5 | 15 | 50 | D6 | 3F |
| D6 | 18 | 50 | D6 | 3F/2F |
| D6 | 24 | 75 | D6 | 3F/2F |
| D6 | 24 | 100 | D6 | 3F/2F |
| D6 | 36 | 150 | D6 | 3F |
| D8 | 24 | 60 | D8 | 3F/2F |
| D8 | 32 | 75 | D8 | 3F/2F |
| D8 | 32 | 100 | D8 | 3F/2F |
| D8 | 55 | 150 | D8 | 3F |
| D10 | 30 | 75 | D10 | 3F/2F |
| D10 | 40 | 100 | D10 | 3F/2F |
| D10 | 65 | 150 | D10 | 3F |
| D12 | 35 | 75 | D12 | 3F/2F |
| D12 | 45 | 100 | D12 | 3F/2F |
| D12 | 65 | 150 | D12 | 3F |
| D14 | 45 | 100 | D14 | 3F |
| D14 | 65 | 150 | D14 | 3F |
| D16 | 45 | 100 | D16 | 3F |
| D16 | 65 | 150 | D16 | 3F |
| D18 | 45 | 100 | D18 | 3F |
| D18 | 75 | 150 | D18 | 3F |
| D20 | 45 | 100 | D20 | 3F |
| D20 | 75 | 150 | D20 | 3F |
Aluminum U-Flute End Mill — 55 Series
The 55 Series is our higher-specification line, with higher-grade carbide. Multicolor coated options are available for this series.
| Cutting diameter (mm) | Cutting length (mm) | Overall length (mm) | Shank (mm) | Flutes |
|---|---|---|---|---|
| D1 | 3 | 50 | D4 | 3F |
| D1.5 | 4.5 | 50 | D4 | 3F/2F |
| D2 | 6 | 50 | D4 | 3F |
| D2.5 | 7.5 | 50 | D4 | 3F/2F |
| D3 | 9 | 50 | D3 | 3F |
| D3 | 9 | 50 | D4 | 3F |
| D4 | 12 | 50 | D4 | 3F |
| D4 | 16 | 75 | D4 | 3F |
| D4 | 16 | 100 | D4 | 3F |
| D5 | 15 | 50 | D5 | 3F |
| D5 | 20 | 75 | D6 | 3F |
| D3 | 9 | 50 | D6 | 3F |
| D4 | 12 | 50 | D6 | 3F |
| D5 | 15 | 50 | D6 | 3F/2F |
| D6 | 18 | 50 | D6 | 3F |
| D6 | 24 | 75 | D6 | 3F |
| D6 | 24 | 100 | D6 | 3F |
| D6 | 36 | 150 | D6 | 3F |
| D8 | 24 | 60 | D8 | 3F |
| D8 | 32 | 75 | D8 | 3F |
| D8 | 32 | 100 | D8 | 3F |
| D8 | 55 | 150 | D8 | 3F |
| D10 | 30 | 75 | D10 | 3F |
| D10 | 40 | 100 | D10 | 3F |
| D10 | 65 | 150 | D10 | 3F |
| D12 | 35 | 75 | D12 | 3F |
| D12 | 45 | 100 | D12 | 3F |
| D12 | 65 | 150 | D12 | 3F |
| D14 | 45 | 100 | D14 | 3F |
| D14 | 65 | 150 | D14 | 3F |
| D16 | 45 | 100 | D16 | 3F |
| D16 | 65 | 150 | D16 | 3F |
| D20 | 45 | 100 | D20 | 3F |
| D20 | 75 | 150 | D20 | 3F |
Economy U-Flute End Mill for Aluminum
| Cutting diameter (mm) | Cutting length (mm) | Overall length (mm) | Shank (mm) | Flutes |
|---|---|---|---|---|
| D1 | 3 | 50 | D4 | 3F |
| D1.5 | 4.5 | 50 | D4 | 3F/2F |
| D2 | 6 | 50 | D4 | 3F |
| D2.5 | 7.5 | 50 | D4 | 3F/2F |
| D3 | 9 | 50 | D3 | 3F |
| D3 | 9 | 50 | D4 | 3F |
| D4 | 12 | 50 | D4 | 3F |
| D4 | 16 | 75 | D4 | 3F |
| D4 | 16 | 100 | D4 | 3F |
| D5 | 15 | 50 | D5 | 3F |
| D5 | 20 | 75 | D5 | 3F |
| D3 | 9 | 50 | D6 | 3F |
| D4 | 12 | 50 | D6 | 3F |
| D5 | 15 | 50 | D6 | 3F/2F |
| D6 | 18 | 50 | D6 | 3F |
| D6 | 24 | 75 | D6 | 3F |
| D6 | 24 | 100 | D6 | 3F |
| D6 | 36 | 150 | D6 | 3F |
| D8 | 24 | 60 | D8 | 3F |
| D8 | 32 | 75 | D8 | 3F |
| D8 | 32 | 100 | D8 | 3F |
| D8 | 55 | 150 | D8 | 3F |
| D10 | 30 | 75 | D10 | 3F |
| D10 | 40 | 100 | D10 | 3F |
| D10 | 65 | 150 | D10 | 3F |
| D12 | 35 | 75 | D12 | 3F |
| D12 | 45 | 100 | D12 | 3F |
| D12 | 65 | 150 | D12 | 3F |
| D14 | 45 | 100 | D14 | 3F |
| D14 | 65 | 150 | D14 | 3F |
| D16 | 45 | 100 | D16 | 3F |
| D16 | 65 | 150 | D16 | 3F |
| D20 | 45 | 100 | D20 | 3F |
| D20 | 75 | 150 | D20 | 3F |
Roughing end mills for aluminium
Roughing End Mill for Aluminum
| Cutting diameter (mm) | Cutting length (mm) | Overall length (mm) | Shank (mm) | Flutes |
|---|---|---|---|---|
| D4 | 12 | 50 | D4 | 3F |
| D5 | 15 | 50 | D5 | 3F |
| D6 | 18 | 50 | D6 | 3F |
| D8 | 24 | 60 | D8 | 3F |
| D8 | 32 | 75 | D8 | 3F |
| D10 | 30 | 75 | D10 | 3F |
| D10 | 40 | 100 | D10 | 3F |
| D12 | 35 | 75 | D12 | 3F |
| D12 | 45 | 100 | D12 | 3F |
| D14 | 45 | 100 | D14 | 3F |
| D16 | 45 | 100 | D16 | 3F |
| D16 | 65 | 150 | D16 | 3F |
| D20 | 45 | 100 | D20 | 3F |
| D20 | 75 | 150 | D20 | 3F |
When to choose another series
- Machining steel? Solid carbide end mills for steel →
- Chatter on long reach? Anti-vibration end mills →
- Aluminium housings in volume? PCD tooling →
Questions about this range
Why use a U-flute end mill for aluminium?
Aluminium forms long chips that pack easily. The U-shaped flute leaves room for them to clear the cut, which helps avoid built-up edge and a torn finish.
What is the difference between the series?
The tables list the 50 Series, 55 Series and economy U-flute series and a roughing series. Send the alloy and the operation, and we will recommend a series.
Are coated versions available?
The 50 Series and 55 Series are also listed with a multicolour coating. Say which version you need with your enquiry.
Do you make sizes outside the tables?
Yes, other diameters, lengths and flute counts are made to drawing.
